چیلر تراکمی

ترموستات دو مرحليه جانسون كنترل  سري A28   كه جهت كنترل چيلرهاي دو كمپرسوري مي تواند مورد استفاده قرارگيرد .مطابق شكل زير داراي دوبخش كنترل   low  و High مي باشد .

مدار فرمان كمپرسور پيش رو(كمپرسوري كه اول استارت مي شود) به بخش low stage و كمپرسور دوم به بخش High stage متصل مي گردد . R (قرمز)پايه مشترك مي باشد و  Y (زرد) پايه نرمالي اپن مي باشد كه با گرم شدن و افزايش دما بسته مي شود و برق دار مي گردد .در صورت بالابودن دما در ابتدا هر دو مرحله و به تبع ان هر دو كمپرسور در مدار خواهند بود.با خنكتر شدن ابتدا كمپرسور دوم كه به بخش High stage متصل است از مدار خارج شده و سپس كمپرسور پيشرو خاموش مي گردد .با گرم شدن آب ابتدا كمپرسور پيشرو و در صورت گرمتر شدن بيشتر كمپرسور دوم وارد مدارد مي گردد و اين سيكل ادامه مي يابد .

 چیلر جذبی شعله مستقیم تفاوت اصلی این نوع چیلر در نوع ژنراتور می باشد در واقع در این نوع چیلر محلول مستقیم با حرارت مشعل نصب شده بر روی ژنراتور گرم و جوشانده می شود .

محلول خروجی از ژنراتور با كمك انرژی گرمایی مشعل غلیظ می گردد و بخار جداشده از محلول از ژنراتور به كندانسور منتقل می شود(فلش سبز رنگ در بالا ) در كندانسور توسط آب برج خنك شده و بخار آب كندانس شده به اواپراتور بر می گردد .

در اواپراتور به دلیل فشار پایین  (خلائ نسبی در دستگاه ) مجددا آب كه به عنوان مبرد در سیستم های جذبی انجام وظیفه می كنند در دمای 4 درجه سانتی گراد جوشیده و تبخیر می گردد فرآیند تبخیر فرآیندی گرما گیر است این گرما از آب سیستم كه درون لوله های آب سیستم درون اواپراتور قرار دارد دریافت می شود و به این طریف آب سیستم خنك می شود.

مبرد تبخیر شده در اواپراتور به دلیل قدرت زیاد محلول لیتیوم بروماید در جذب رطوبت دوباره جذب محلول غلیظ و خنك مجود در ابزربر می شود(3 فلش سبز رنگ پایین )

محلول ابزربر پس از جذب رطوبت دوباره رقیق شده و برای ادامه سیكل و عملكرد دستگاه به ژنراتور باز گردانده می شود .

شركت پارس تهویه فدك نسبت به برگزاری دوره آموزشی چیلر تراكمی به صورت مجازی و از راه دور نموده است .هزینه شركت در دوره به صورت رایگان بوده و از طریق ارسال ایمیل می باشد .به این طریق كه پس از ارسال ایمیل درخواست شركت در دوره توسط متقاضی ، به صورت هفتگی دروس به صورت فایل از طریق ایمیل برای ایشان ارسال می گرد .در پایان هر درس هفتگی ،یكسری سئوال مطرح گردیده است كه دانشجو باید به سئوالات پاسخ داده و آنها را برای شركت پارس تهویه ایمیل نماید .در صورت پاسخگویی صحیح به 80 درصد سئوالات،فایل جلسه بعدی برای دانشجو ارسال خواهد گردید .

لطفا جهت ثبت نام و شروع دوره به ایمیل زیر مشخصات خود را ارسال بفرمایید .با تشكر

khodagholiabbas@yahoo.com

شرکت های مختلف مواد شیمیایی مختلف ضد جلبک تولید کرده اند که به عنوان نمونه به محصول شرکت کاریز آب به شرح زیر میتوان اشاره کرد :

سي.اس 310  ضد جلبک و خزه برای برجهای خنک کننده

ماده سی.اس310 از رشد باکتريها، جلبک و خزه در آب برجهاي خنک کننده جلوگيري مي کند.

ويژگيها

حالت فيزيکي : مايع زرد رنگ

قابليت انحلال در آب : به هر نسبتي در آب حل مي شود.

نقطه اشتعال خود به خودي : ندارد

مقدار مصرف

مقدار مصرف ماده سي.اس310 بستگي به شرايط محيط، آلودگي تجهيزات، دما و پي.اچ آب خنک کننده دارد. به طور معمول مقدار تزريق سي.اس310 به نحوي تنظيم مي شود که باقيمانده آزاد آب حدود 1-3/ 0 ميلي گرم در ليتر باشد.

نحوه مصرف

سي.اس310 به صورت رقيق 3-1 % و به کمک پمپ تزريق وارد آب برج خنک کننده مي شود. براي اين منظور مي توانيد از سيستم تزريق مواد شيميايي شرکت کاريزاب استفاده نماييد.

روش کنترل

 براي اين منظور لازم است، غلظت کلر باقيمانده آزاد در آب برج خنک کننده با استفاده از کيت کلر اندازه گيري شود. با توجه به مقدار کلر، مقدار مناسب سي.اس310 تزريق شود.

خدمات فني و آزمايشگاهي

مصرف کنندگان اين ماده به طور رايگان از خدمات آزمايشگاهي شرکت کاريزاب استفاده خواهند نمود .

توصيه هاي ايمني و بهداشتي

 سي.اس310 خوراکي نيست / در صورت تماس اين ماده با پوست، موضع را  به مقدار زياد با آب و صابون شستشو دهيد.

در صورت ملتهب شدن پوست به پزشک مراجعه نماييد/ در صورت پاشيدن محصول سي.اس 310 به داخل چشم، فوري چشم را به مدت 15 دقيقه با آب فراوان و تميز شستشو دهيد و به پزشک  مراجعه نماييد.

بسته بندي : بشکه هاي پلاستيکي.

ذخيره سازي: در بشکه هاي محتوي سي.اس310 محکم بسته و در دماي 35-5 درجه سانتيگراد نگهدار ي شود

روش های كنترل دمای آب برج خنك كن

1- كنترل با ترموستات و فرمان روشن - خاموش به فن برج

2- استفاده از شیر سه راهی با فرمان از ترموستات

3-استفاده ارترموستات تدریجی و كنترل دور فن با اینورتر

4-استفاده از ترموستات تدریجی و كنترل دور پمپ آب سیركولاسیون برج

همانطور كه می دانید در برج خنك كن با بخار شدن بخشی از آب در جریان سیركوله برج ،بقیه آب خنك می گردد و میزان مصرف آب تقریبا با این میزان بخار شدن آب برابر می باشد .

برای تبخیر شدن ا گالن آب حدود 8700BTU گرما لازم است به عبارت دیگر با تبخیر ا گالن آب حدود 8700BTU گرما از برج دفع می شود .حال فرض كنید ظرفیت برج خنك كن 100 تن تبرید می باشد(توجه نمایید باید ظرفیت واقعی برج كه از روی ظرفیت واقعی چیلر و میزان گرمای ناشی از كار كمپرسور و دبی مورد نیاز كندانسور می باشد را لحاظ كنید)

100*12000=1200000BTU/hr

با تقسیم این عدد بر 8700 میزان مصرف آب در ساعت 138 گالن یعنی حدود 525 لیتر خواهد بود .البته این عدد با لحاظ نمودن راندمان تبخیر 100 درصد برای برج می باشد كه در عمل راندمان برج ها حدود 60 الی 80 درصد می باشد و همچنین فرض شده است قطره گیرهای برج به خوبی عمل می كنند و از هدر رفتن آب به صورت قطرات آب جلوگیری می شود .

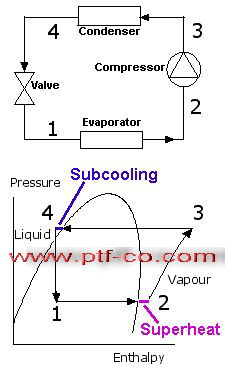

ساب كولد مناسب بین 5 الی 10درجه می باشد

به عنوان راه حلي كه بتوان از سيكل تبريد معمول و همچنين در فشارهاي پايين تري از مبرد CO2 استفاده نمود تركيب دو سيكل امونياك و دي اكسيد كربن مي باشد كه با استفاده از سيكل تبريد آمونياكي كندانسور سيكل تبريد دي اكسيد كربن را خنك نمود كه در شكل زير شماتيكي از ان آورده شده است .

با توجه به ميزان مصرف انرژي از اين سيستم تركيبي تنها در سردسازي و رسيدن به دماهاي بسيار پايين استفاده مي گردد و در سيستم هاي تهويه مطبوع و ديگر دماهاي  بالاتر از لحاظ مصرف انرژي استفاده از روش تركيبي مناسب نمي باشد .
