چیلر تراکمی

سایز کابل ورودی چیلر با توجه به توان کمپرسورها و جریان راه اندازی آنها و دیگر مشخصات برقی موجود در کاتالوگ فنی چیلر تعیین می گردد .

3

مطالعه مطلب تکمیلی در سایت راهنمای تاسیسات

www.irhvacguide.com

تعیین میزان افت فشار آب در اواپراتور چیلرهای تراکمی جهت تعیین مشخصات پمپ سیرکولاسیون آب چیلد سیستم سرمایش در طراحی تاسیسات مکانیکی و سیستم پمپاژ ضروری می باشد و یکی از پارمترهای تعیین کننده در طراحی و انتخاب پمپ آب سیرکولاسیون آب چیلد می باشد .

برای تعیین میزان افت فشار آب در اواپراتور چیلرها اعداد و ارقام راهنما در هندبوک ها و کتاب های داخلی ارایه شده است اما بهترین و دقیق ترین مقدار میزان افت فشار در اواپراتور چیلر عددی است که توسط شرکت سازنده چیلر با توجه به مشخصات فیزیکی و جنس و ابعاداواپراتور ارایه می گردد .البته متاسفانه در تمامی برندهای چیلر این اعداد اعلام نشده است ولی خوشبختانه در کاتالوگ چیلرهای شرکت ساران این مقادیر به صورت نمودار و بر اساس میزان دبی عبوری از اواپراتور ارایه شده است که در شکل زیر بخشی از این نمودارها را قابل مشاهده می باشد .

مثلا مطابق نمودار برای یک چیلر اسکروی 100 تن اسمی 2 کمپرسوره اسرکوی ساران با دبی اواپراتور و آب چیلد 200 گالن در دقیقه میزان افت فشار در اواپراتور حدود 14 فوت آب خواهد بود .

دریافت کاتالوگ چیلرهای تراکمی آب خنک ساران

در شکل زیر که از کاتالوگ چیلرهای تراکمی آب خنک ساران برداشت شده است نحوه نامگذاری چیلرهای تراکمی ساران را مشاهدن می فرمایید :

شرکت ساران از پیشگامان تولید چیلرهای تراکمی در ایران می باشد .

سایت این شرکت https://saran-mfg.com/می باشد که اطلاعات کامل را در این سایت می توانید مشاهده بفرمایید .

محصولات شرکت ساران شامل انواع تجهیزات زیر می باشد :

داکت اسپیلت

پکیج یونیت

چیلر هواخنک یکپارچه

چیلر هواخنک مدولار

چیلر تراکمی آب خنک

چیلر تراکمی هوا خنک مجزا

مینی چیلر

هواساز و ایرواشر

کندانسینگ یونیت

برج خنک کننده

فن کویل  و ....

************************************************************************

چیلرهای آب خنک ساران :

چیلرهای تراکمی آب خنک ساران در ظرفیت های نامی 5 الی 720 تن تبرید با سه نوع کمپرسور اسکرو، رفت و برگشتی و اسکرال و قابلیت کارکرد با انواع مبردها نظیر R407C، R134a و R22 (بنا به درخواست مشتری) با مشخصات فنی ذیل ساخته می شوند:

مشخصات فنی:

• قابلیت تولید با سه نوع کمپرسور مارپیچی (Screw) ، رفت و برگشتی (Reciprocating) و یا حلرونی (Scroll)
• قابلیت تولید با اواپراتور و کندانسور از نوع Shell & Tube (پوسته از جنس مانیسمان و لوله های مسی فین دار با راندمان بالا) و یا Plate از معتبرترین برندهای جهانی
• مجهز به کلیه تجهیزات حفاظتی
• مجهز به قطعات مکانیکی و الکترومکانیکی از معتبرترین برندهای جهانی
• امکان بهره گیری از سیستم کنترل میکروپروسسوری، الکترومکانیکی و یا سیستم کنترل هوشمند (PLC) با قابلیت اتصال به سیستم BMS
• مناسب کار با مبردهاي HCFC و دوستدار محیط زیست (R22, R134a, R407C)
• امکان ساخت با کاربری تهویه مطبوع یا صنعتی

دریافت کاتالوگ چیلرهای تراکمی آب خنک ساران

قیمت دستمزد تعمیر و راه اندازی چیلر تراکمی

- دستمزد استارت و راه اندازی چیلر   www.irhvacguide.com

-  دستمزد عیب یابی و کارشناسی دستگاه به همراه ایاب و ذهاب

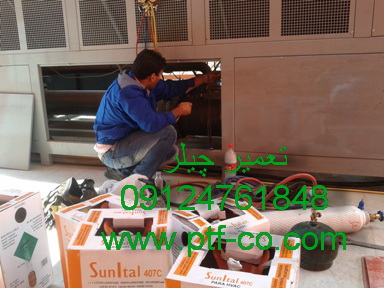

- دستمزد شارژ گاز کامل چیلر

- دستمزد شارژ گاز تکمیلی چیلر

- دستمزد تعویض روغن کمپرسور چیلر

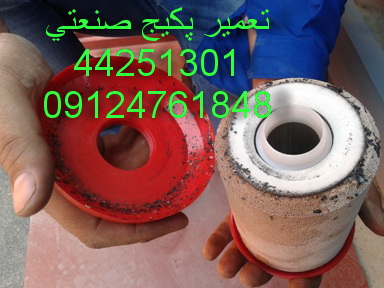

-  دستمزد تعویض درایر هر سیکل چیلر

- دستمزد تنظیم و تعویض اکسپنشن هر سیکل

- دستمزد وکیوم و نشت یابی هر سیکل

- دستمزد بازکردن کمپرسور از روی شاسی  هر دستگاه

- دستمزد نصب هر کمپرسور بر روی شاسی

- دستمزد تعویض قطعات برقی و مکانیکی هر قطعه

- دستمزد اسیدش ویی هر کندانسور

- دستمزد سرویس و نظافت برج خنک کن هر برج

- دستمزد شستشو و نظافت مدار برودتی اعم از کمپرسور و کندانسور و اواپراتور

سرویس و راه اندازی چیلر و موتورخانه

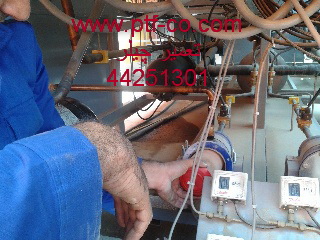

ساختمان وعملكرد كليدهاي كنترل فشار روغن تقريبا مشابهند. همانطوركه درشكل مشاهده ميشود قسمت مكانيكي از دو آكارديون  (below)كه يكي توسط لوله رابط به مكش كمپرسور(LP) و يكي به رانش اويل پمپ متصل ميگردد و اين دو توسط يك سيستم مكانيكي روي يك ميكرو سوييچ(N.C) , اختلاف فشار را ميرسانند. قسمت ديگر, هيتر 115 ولت ميباشد كه در كنار يك المان حرارتي بي متال قرار دارد. يك مقاومت افت ولتاژ نيز با هيتر سري شده بطوري كه اگر در شبكه 230 ولت قرار گيرد ولتاژ دريافتي هيتر همان V115 باشد و يك دكمه ريست كه اگر بي متال مدار را قطع نمود مجددا وصل نگردد تا بصورت دستي ريست گردد.

نحوه عملكرد آن به اين صورت است كه با استارت كمپرسور اويل پمپ نيز توسط روتور كمپرسور حركت ميكند. تاخير زماني دركنترل كننده فشار روغن اجازه ميدهد كه كمپرسور 80 تا 120 ثانيه با فشار روغن كمتري كار ند. اگر چنانچه اختلاف فشار بين مكش ودهش اويل پمپ بيشتر از ميزان ست شده برسد, سوييچ اختلاف فشار باز شده و هيتر همچنان سرد باقي مي ماند وكنتاكت   (L.M) كه يك بي متال حرارتي است بسته باقي مي ماند وكمپرسور به كارش ادامه ميدهد ولي اگر چنانجه اختلاف فشار به اندازه ست شده نرسد, كليد اختاف فشار وصل شده و جريان از هيتر H عبور كرده و پس از مدتي بي متال گرم شده و كنتاكت ايمني M.L باز ميشود و كمپرسور متوقف ميشود.تا اينكه بعد از برطرف شدن عيب توسط سرويس كار دكمه ريست فشار داده شود و كمپرسور مجددا به كارش ادامه دهد. لازم به ذكر است در شبكه 220 ولت بايد از پايانه 230 يا 240 كليد اطمينان روغن و در شبكه هاي 110 ولت بايد از پايانه 115 يا 120  كليد اطمينان روغن استفاده كرد.

نصب و تعمیر چیلر توسط به فیکس

می توانید توسط لینک زیر از سایت به فیکس بازدید فرموده و در خصوص تعمیر چیلر از کارشناسان و تکنسین های ایشان استفاده نمایید .

به فیکس = تعیمر چیلر

سرویس و راه اندازی چیلرهای مجتمع مسکونی با قیمت مناسب

09123074420
